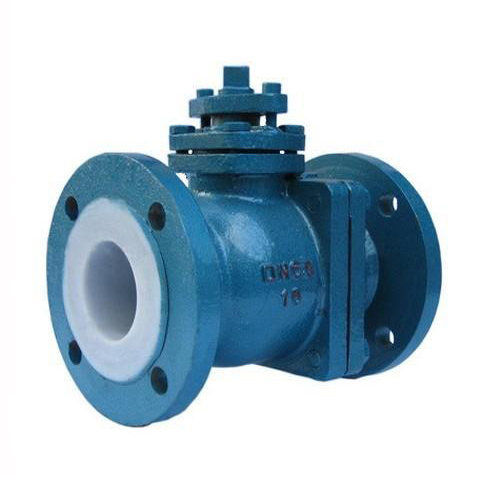

襯氟球閥

襯氟球閥

型號:Q41F46 更新時間:2017-09-12

特點:無

  • 質量穩定
  • 價格合理
  • 交貨快捷

詳細介紹

 Q41F襯氟球閥產品用途

  襯氟球閥內腔及球體均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙丙稀(F46),故具有可靠的耐腐蝕性和密封性。廣泛用於化工、石油、冶金、醫藥等工業部門,實現對生產過程中酸、堿等強腐蝕介質的調節或切斷,在水處理過程控製中使用效果最明顯。

Q41F襯氟球閥產品特點

1、采用FEP襯裏層的球閥,具有極高的化學穩定性,可以適用除"熔融堿金屬和元素氟",以外其它任何強腐蝕性質。

2、采用全通徑、浮動球結構,閥門可在整個壓力範圍內進行無泄漏關閉,更便於管路係統的通球掃線和管路維護。

3、啟閉件球件與閥杆鑄(鍛)為一體,杜絕了由於壓力變化引起閥杆衝出承壓件內的可能性,從根本上保證了工程中的使用安全性。

4、結構緊湊合理,閥體內腔空間最小,減小了介質滯留,另外,特殊的模壓工藝,使密封麵致密度良好,加之人字環形PTFE填料組合,使閥門達到零泄漏。

5、兩片式、三片式結構可適應各種不同要求的管路係統和工況條件,其中三片球閥允許主閥體與兩側閥體分離,可實現在線快速更換、維修 。

Q41F襯氟球閥基本參數

設計規範:遵循GB 12237,API 608,API 6D

驅動方式:手動、蝸輪傳動、氣動、電動。

公稱壓力:PN1.0~2.5(MPa)

公稱通徑:DN15~350mm

Q41F襯氟球閥基本型號

手動:Q41F3(全襯裏) Q41F6(全襯裏)

蝸輪:Q341F3(全襯裏) Q341F6(全襯裏)

氣動:Q641F3(全襯裏) Q641F6(全襯裏)

電動:Q941F3(全襯裏) Q941F6(全襯裏)

聚四氟乙烯PTFE(F4)適用介質:強酸、強堿、強氧化劑等;使用溫度-200-180度;

特點:具有優異的化學穩定性,有很高的耐熱性、耐寒性;摩擦係數很低,是極好的自潤滑材料,但機械性能較低,流動性差,熱膨脹大。

聚全氟乙丙烯FEP(F46)適用介質:任何有機溶劑或試劑、稀或濃無機酸、堿、酮、芳烴、氯化烴等;使用溫度:-85-150度;

特點:力學、電性能和化學穩定性基本與F4相同,但突出優點是動擊韌性高,有極好的耐侯性和輻射性。

Q41F襯氟球閥執行標準:

設計標準: GB12237

結構長度: GB12221

法蘭標準: JB/T79-94 GB9113.1-26

檢驗試驗: JB/T9092-99

Q41F襯氟球閥性能參數

                    型號

                    Q41F46-10

                    Q41F46-16

                    Q41F46-10C

                    Q41F46-16C

                    工作壓力(MPa)

                    1.0

                    1.6

                    1.0

                    1.6

                    適用溫度(℃)

                    -10~150

                    -20~150

                    適用介質

                    腐蝕性介質

                    材料

                    閥體

                    鑄鐵內襯聚四氟乙烯

                    鑄鋼內襯聚四氟乙烯

                    球體

                    鑄鋼外包聚四氟乙烯

                    密封圈

                    增強聚四氟乙烯

                    聚四氟乙烯

                    填料

                    聚四氟乙烯

Q41F襯氟球閥主要外形和連接尺寸



                    公稱通徑

                    PN1.6(MPa)主要外形尺寸和連接尺寸(mm)

                    參考值

                    DN

                    L

                    D

                    D1

                    D2

                    f

                    b

                    Z-Φd

                    H1

                    Do

                    15

                    130

                    95

                    65

                    45

                    3

                    14

                    4-Φ14

                    95

                    140

                    20

                    140

                    105

                    75

                    55

                    3

                    14

                    4-Φ14

                    98

                    150

                    25

                    150

                    115

                    85

                    65

                    3

                    16

                    4-Φ14

                    113

                    150

                    32

                    165

                    135

                    100

                    78

                    3

                    18

                    4-Φ18

                    130

                    180

                    40

                    180

                    145

                    110

                    85

                    3

                    18

                    4-Φ18

                    135

                    200

                    50

                    200

                    160

                    125

                    100

                    3.5

                    20

                    4-Φ18

                    140

                    220

                    65

                    220

                    180

                    145

                    120

                    3.5

                    20

                    4-Φ18

                    145

                    280

                    80

                    250

                    195

                    160

                    135

                    4

                    22

                    8-Φ18

                    205

                    320

                    100

                    280

                    215

                    180

                    155

                    4

                    24

                    8-Φ18

                    230

                    380

                    125

                    320

                    245

                    210

                    185

                    4

                    26

                    8-Φ18

                    252

                    500

                    150

                    360

                    280

                    240

                    210

                    4

                    28

                    8-Φ23

                    283

                    600

                    200

                    400

                    335

                    295

                    265

                    5

                    30

                    8-Φ23

                    325

                    750

                    250

                    450

                    405

                    355

                    320

                    5

                    34

                    12-Φ26

                    370

                    900

Q41F襯氟球閥安裝注意事項:

1 、安裝在保溫管道上的各類手動閥門,手柄均不得向下。

2 、閥門安裝前必須進行外觀檢查,閥門的銘牌應符合現行國家標準《通用閥門標誌》 GB 12220 的規定。對於工作壓力大於 1.0 MPa 及在主幹管上起到切斷作用的閥門,安裝前應進行強度和嚴密性能試驗,合格後方準使用。強度試驗時,試驗壓力為公稱壓力的 1.5 倍,持續時間不少於 5min ,閥門殼體、填料應無滲漏為合格。嚴密性試驗時,試驗壓力為公稱壓力的 1.1 倍;試驗壓力在試驗持續的時間應符合 GB 50243 標準要求,以閥瓣密封麵無滲漏為合格。

3 、安裝位置、高度、進出口方向必須符合設計要求,連接應牢固緊密。



溫馨提示:“襯氟球閥”所有文字、數據、圖片均隻適用於參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
