型號：ZJHPF-B 更新時間：2017-11-09
特點：襯氟氣動切斷調節閥特點 1、耐腐蝕。幾乎能耐所有的介質（包括濃硝酸和王水）的腐蝕。 2、密封性能好。采用波紋管和填料雙重密封，確保無滲漏。

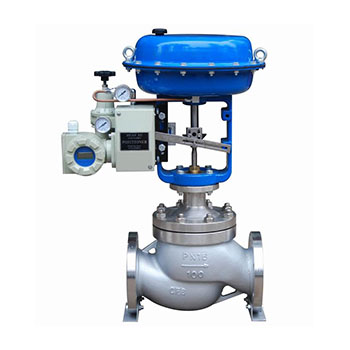

ZJHPF-B襯氟氣動切斷調節閥概述：
ZJHPF-B襯氟氣動切斷調節閥是一種防腐蝕直通單座調節閥，與流體接觸的閥體內壁和閥內組件均采用高壓注塑工藝，襯有能耐腐蝕、耐老化的聚全氟乙丙烯（F46），又采用聚四氟乙烯波紋管密封。廣泛適用於酸、堿等強腐蝕介質和有毒、易揮發等氣體、液體的控製。
ZJHPF-B襯氟氣動切斷調節閥特點
1、耐腐蝕。幾乎能耐所有的介質（包括濃硝酸和王水）的腐蝕。
2、密封性能好。采用波紋管和填料雙重密封，確保無滲漏。
3、泄漏量小。由於閥芯、閥座采用軟密封，確保無滲漏。
4、配用HA執行機構，輸出力大、結構緊湊。產品符合GB/T4213-92。
ZJHPF-B襯氟氣動切斷調節閥執行機構
型式:ZHA（B）多彈簧薄膜執行機構
膜片材料:乙丙橡膠夾尼龍布、丁腈橡膠惡夾尼龍布
彈簧範圍:20～100、80～240kPa
供氣壓力:140～400kPa
氣源接口:Rc1/4"
環境溫度:-30～+70℃
閥作用型式:用正作用或反作用執行機構實現閥的氣-關式或氣-開式
附件:定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等
ZJHPF-B襯氟氣動切斷調節閥氣動執行機構
|
有效麵積cm2 |
350 |
350 |
560 |
900 |
|
行程mm |
16 |
25 |
40 |
60 |
|
彈簧範圍KPa |
20～100(標準):40～200; |
|||
ZJHPF-B襯氟氣動切斷調節閥性能
泄漏量:小於閥額定容量的0.01%
回差:帶定位器：小於全行程的1%
基本誤差:帶定位器：小於全行程的±1%
注：采用標準的V型聚四氟乙烯填料
可調範圍 30：1
公稱通徑 G3/4"20253240506580100150
|
閥座直徑 |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|
Kv值 |
0.08 |
0.12 |
0.20 |
0.32 |
0.50 |
0.80 |
1.2 |
2.0 |
3.2 |
5.0 |
8 |
12 |
20 |
32 |
50 |
70 |
100 |
240 |
|
額定行程 |
10 |
16 |
||||||||||||||||
調節機構主要技術參數
|
閥座直徑mm |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
|||||||
|
公稱通徑mm |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||
|
額定流量 |
直線 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
|
|
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
||
|
公稱壓力MPa |
0.6 1.6 4.0 6.4 |
|||||||||||||||
|
行 程mm |
16 |
25 |
40 |
60 |
||||||||||||
|
流量特性 |
直線、等百分比 |
|||||||||||||||
|
介質溫度℃ |
-20～200(常溫型)、-40～+250、-40～250（中溫型） |
|||||||||||||||
|
法蘭尺寸 |
法蘭密封麵型式按JB77-59，其中鑄鋼法蘭按光滑式，鑄鋼法蘭按凹式 |
|||||||||||||||
|
法蘭型式 |
鑄鐵法蘭尺寸按JB79-59，鑄鋼法蘭尺寸按JB79-59 |
|||||||||||||||
|
閥體 |
PN |
0.6,1.6 |
HT200 |
|||||||||||||
|
4.0,6.0 |
WCB（ZG230-450）、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti |
|||||||||||||||
|
閥芯材質 |
1Cr18Ni9、0Cr18Ni12Mo2Ti |
|||||||||||||||
|
上閥蓋型式 |
普通式（常溫型），熱片式（中溫型） |
|||||||||||||||
|
可調比 |
50:1 |
|||||||||||||||
注：可為用戶提供ANSI，JPI，JIS法蘭的產品，其法蘭距按用戶需要確定。
執行機構主要技術參數
|
型 號 |
ZHA(B)-22 |
ZHA(B)-23 |
ZHA(B)-34 |
ZHA(B)-45 |
|
有效麵積cm2 |
350 |
350 |
560 |
900 |
|
行 程mm |
16 |
25 |
40 |
60 |
|
彈簧範圍KPa |
20～100(標準)；40～200；80～240；20～60；60～100 |
|||
性能指標
|
項目 |
指標值 |
項目 |
指標值 |
||||
|
基本誤差％ |
不帶定位器 |
±5.0 |
始 |
氣關 |
不帶定位器 |
始點 |
±5.0 |
|
終點 |
±2.5 |
||||||
|
帶定位器 |
±1.0 |
帶定位器 |
始點 |
±1.0 |
|||
|
終點 |
±1.0 |
||||||
|
回差％ |
不帶定位器 |
3.0 |
氣開 |
不帶定位器 |
始點 |
±2.5 |
|
|
終點 |
±5.0 |
||||||
|
帶定位器 |
1.0 |
帶定位器 |
始點 |
±1.0 |
|||
|
終點 |
±1.0 |
||||||
|
死區％ |
不帶定位器 |
3.0 |
|||||
|
帶定位器 |
0.4 |
允許泄漏量L/h |
1×10-4× |
||||
|
|
|
|
|||||
