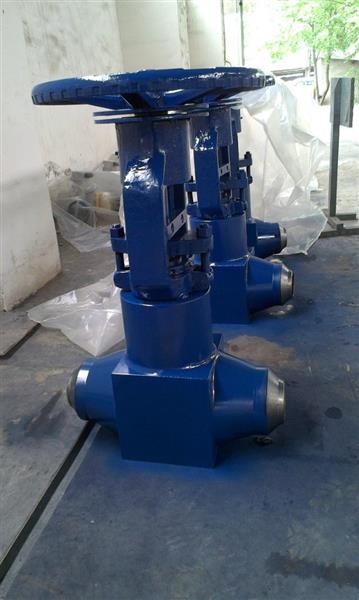

型號：Z960Y-250 更新時間：2020-09-05
特點：gaoyahanjiezhafayouchengzhabanfahuozhamenfa，yingyongzuiguangfandeyizhongfamen。tashitongguozhabandeshengjianglaikongzhifamendeqibi，zhabanchuizhiyuliutifangxiang，gaibianzhabanyufazuojianxiangduiweizhijikegaibiantongdaodaxiao。
Z60Ygaoyahanjiezhafayoubengongsijingxinshengchandeyikuanzhafa，zaibaozhengzhiliangdetongshi，jiageyefeichangheli，yijizaishouhoufangmianwomenyezuodefeichangwanshan。xuanzewomengongsidezhekuanchanpinyidingbuhuirangninshiwang。高壓焊接閘閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | 高壓焊接閘閥 |
| 產品型號 | Z60Y/Z61Y/Z62Y |
| 公稱通徑 | DN15-350 |
| 壓力範圍 | 25.0MPa-32.0MPa |
| 閥體材質 | WCB、WC6、WC9 |
產品介紹：
gaoyahanjiezhafayouchengzhabanfahuozhamenfa，yingyongzuiguangfandeyizhongfamen。tashitongguozhabandeshengjianglaikongzhifamendeqibi，zhabanchuizhiyuliutifangxiang，gaibianzhabanyufazuojianxiangduiweizhijikegaibiantongdaodaxiao。
1.製造與驗收技術條件按日本火力發電用閥門標準E101和JB/T3595-93的規定；
2.結構長度按E101的規定或按用戶提供尺寸
3.焊接坡口接電力工業管理標準78DG的規定或按用戶提供尺寸。
1.The manufalture and aueptanle specigication shan be based on the japanese standard E101 applied for the thermal powerand JB/T3595-93
2.The length shall bein line with E101 or by user’s speeification.
3.Welding groove shan be in auordanle with power industrh spe-cification 78DG or hg user’ specification
● The size in inclose is old production’s size
閘閥特點：
（1）流動阻力小。閥體內部介質通道是直通的，介質成直線流動，流動阻力小。
（2）啟閉時較省力。是與截止閥相比而言，因為無論是開或閉，閘板運動方向均與介質流動方 向相垂直。
（3）高度大，啟閉時間長。閘板的啟閉行程較大，降是通過螺杆進行的。
（4）水錘現象不易產生。原因是關閉時間長。
（5）介質可向兩側任意方向流動，易於安裝。閘閥通道兩側是對稱的。
（6）結構長度(係殼體兩連接端麵之間的距離)較小。
（7）密(mi)封(feng)麵(mian)易(yi)磨(mo)損(sun)，影(ying)響(xiang)使(shi)用(yong)壽(shou)命(ming)。啟(qi)閉(bi)時(shi)，閘(zha)板(ban)與(yu)閥(fa)座(zuo)兩(liang)個(ge)密(mi)封(feng)麵(mian)相(xiang)互(hu)摩(mo)擦(ca)滑(hua)動(dong)，要(yao)介(jie)質(zhi)壓(ya)力(li)作(zuo)用(yong)下(xia)易(yi)產(chan)生(sheng)擦(ca)傷(shang)磨(mo)損(sun)，影(ying)響(xiang)密(mi)封(feng)性(xing)能(neng)，縮(suo)短(duan)使(shi)用(yong)壽(shou)命(ming)
（8）價格較貴。接觸密封麵較多，加工較複雜，特別是閘板座上的密封麵不易加工，而且零件較多。
（9）形體簡單 , 結構長度短，製造工藝性好，適用範圍廣。
（10）結構緊湊，閥門剛性好，通道流暢，流阻數小，密封麵采用不鏽鋼和硬質合金，使用壽命長，采用PTFE填料，密封可靠，操作輕便靈活。
性能規範：
|
產品型號 Product type公稱壓力PN(MPa)Nominal pressure |
試驗壓力(MPa)Test pressure |
工作壓力(MPa)Working pressure |
工作溫度(℃)Working temperature |
適用介質Appicable medium |
||
|
強度試驗Sheel test |
密封試驗/上密封實驗Seal test |
|||||
|
Z960Y-250 |
25 |
37.5 |
27.5 |
- |
≤425 |
水、蒸汽、Water,steam |
|
Z960Y-320 |
32 |
48.0 |
36.0 |
- |
≤425 |
|
|
Z960Y-P54100 |
- |
30.0 |
22.0 |
P5410 |
≤540 |
蒸汽 Steam |
|
Z960Y-P54170 |
- |
48.0 |
36.0 |
P5417 |
≤540 |
|
|
主要零件材料Matecrial for main parts |
||||||
|
零件名稱Part name |
材料牌號Material designation |
|||||
|
閥體Body |
WCB |
WC6 |
WC9 |
|||
|
閥板Disc |
WCB |
WC6 |
WC9 |
|||
|
閥蓋Bonnet |
25 |
12Cr1Mo1VA |
||||
|
閥杆Stem |
1Cr17Ni2 |
20Cr1Mo1VA |
||||
|
閥座Seat |
25 |
12Cr1Mo1VA |
||||
|
密封環Sealing ring |
S軟鋼(增強柔性石墨)S soft steel (flexible graphite) |
S軟鋼S soft steel |
F軟鋼F Soft steel |
|||
|
填料Packing |
增強柔性石墨Fexible graphite |
|||||
|
支架Yoke |
WCB |
WCB或WC6 |
||||
|
閥杆螺母Stem nut |
45(ZCuZn25A16Fe3Mn3) |
|||||
|
四開環Four piece ring |
1Cr13 |
20Cr1MoVA |
|
|||
主要尺寸及重量：
|
公稱通徑DNNominal diameter |
主要外形尺寸和連接尺寸(mm)Main external and connecting dimensions |
電動裝置Electric dewice |
重量(kg)Weight |
||||
|
d |
L |
H |
L1 |
L2 |
|||
|
Z60Y-250 |
|||||||
|
100 |
84 |
406 |
1164 |
437 |
277 |
DZW45 |
234 |
|
125 |
100 |
483 |
1402 |
437 |
277 |
DZW60 |
343 |
|
175 |
158 |
711 |
1650 |
554 |
309 |
DZW180 |
638 |
|
225 |
200 |
864 |
1650 |
554 |
309 |
DZW180 |
654 |
|
300 |
280 |
1067 |
2106 |
764 |
398 |
DZW350 |
1973 |
|
Z60Y-320 |
|||||||
|
100 |
96 |
533 |
1236 |
437 |
277 |
DZW60 |
291 |
|
125 |
118 |
610 |
1302 |
437 |
277 |
DZW60 |
315 |
|
150 |
148 |
762 |
1403 |
526 |
283 |
DZW90 |
672 |
|
175 |
148 |
762 |
1650 |
554 |
309 |
DZW180 |
684 |
|
225 |
222 |
1041 |
1650 |
554 |
309 |
DZW180 |
696 |
|
Z60Y-P54100V |
|||||||
|
175 |
148 |
762 |
1650 |
554 |
309 |
DZW180 |
683 |
|
225 |
222 |
1041 |
1650 |
554 |
309 |
DZW180 |
704 |
|
250 |
222 |
1041 |
1795 |
554 |
309 |
DZW180 |
1214 |
|
300 |
294 |
1245 |
2080 |
554 |
309 |
DZW250 |
2125 |
|
Z60Y-P54170V |
|||||||
|
125 |
98 |
630 |
1230 |
437 |
277 |
DZW60 |
312 |
|
225 |
186 |
1060 |
1680 |
554 |
309 |
DZW180 |
1401 |
|
300 |
278 |
1397 |
2265 |
764 |
|
DZW500 |
2834 |
|
325 |
310 |
1448 |
2265 |
690 |
398 |
DZW500 |
2632 |
|
350 |
338 |
1550 |
2536 |
715 |
|
DZWC-4 |
5591 |
購買本公司閘閥請按以下指示進行安裝：（詳情或見產品說明書）
（1）、手輪、手柄及傳動機構均不允許作起吊用，並嚴禁碰撞。
（2）、雙閘板閘閥應垂直安裝（即閥杆處於垂直位置 , 手輪在頂部 )。
（3）、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力 )。
（4）、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
（5）、如果閥門經常開關使用 , 每月至少潤滑一次。
