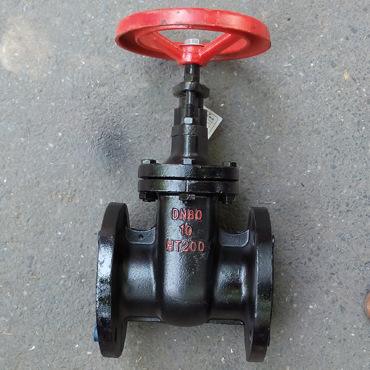

型號：Z45X 更新時間：2020-09-06
特點：暗杠閘閥可廣泛用於自來水、汙水、建築、石油、化工、食品、醫藥、輕傷、電力、船舶、冶金、能源係統等流體管線上作為調節和截流裝置使用
暗杠閘閥利用閥門整體包膠產生變形補償作用達到良好的密封效果,克服了一般閘閥密封不良,漏水和生鏽的現象,更有效的節約安裝空間.可廣泛用於自來水,汙水,建築,石油,化工,食品,醫藥,輕紡,電力,船舶,冶金,能源係統等流體管線上作為調節和截流裝置使用. 我wo廠chang引yin進jin歐ou洲zhou高gao科ke技ji閥fa門men製zhi造zao技ji術shu所suo生sheng產chan的de彈dan性xing座zuo封feng閘zha閥fa，利li用yong閘zha門men整zheng體ti包bao膠jiao產chan生sheng變bian形xing補bu償chang作zuo用yong達da到dao良liang好hao的de密mi封feng效xiao果guo，克ke服fu了le一yi般ban閘zha閥fa密mi封feng不bu良liang、漏水和生鏽的現象。可廣泛用於自來水、汙水、建築、石油、化工、食品、醫藥、輕傷、電力、船舶、冶金、能源係統等流體管線上作為調節和截流裝置使用。
暗杠閘閥整體包膠：閘門采用整體包膠，其良好的覆蓋性能與精確的幾何尺寸，保證密封可靠，壽命。
2. 重量輕：閥體采用球鐵製成，重量輕，安裝方便。
3. 平底閥座：底部采用與水管相同的平底式閥座設計，不產生雜物淤積，密封更可靠。
4. 耐腐蝕：內腔采用無毒環氧樹脂塗狀，防止腐蝕和生鏽，不但可供生飲，而且可用於汙水係統。
5. 三“0”密封：閥杆采用三道0型環密封，磨擦阻力小，開關輕巧，不漏水。
暗杠閘閥技術參數
壓力等級：1.0MPa、1.6MPa
閥體耐壓：1.5MPa、2.4MPa
密封試驗：1.1MPa、1.76MPa
工作溫度：0～80℃
適用介質：水、氣等
o 主要零部件材料
|
名稱 |
材料 |
|
閥體 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
|
閘板 |
球墨鑄鐵外覆三元乙丙或丁腈橡膠 |
|
內六角螺栓 |
碳化處理 |
|
密封圈 |
丁腈橡膠 |
|
閥蓋 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
|
閥杆 |
不鏽鋼 |
|
“O”形密封圈 |
丁腈橡膠 |
|
止推軸承 |
錫青銅 |
|
螺栓 |
不鏽鋼 |
|
壓蓋 |
球墨鑄鐵、鑄鋼 |
|
防塵罩 |
丁腈橡膠 |
|
手輪（傳動帽） |
鑄鐵 |
二、主要技術參數
公稱壓力：1.0～2.5MPa 工作溫度：0～80℃ 法蘭標準：GB/T 17241.6 GB9113
公稱通經：50～600mm 適用介質：水、油、氣等 試驗標準：GB13927 AP1598
o 三、主要外形連接尺寸
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
|
HA |
313 |
332 |
372 |
424 |
497 |
562 |
680 |
837 |
948 |
1010 |
1220 |
1280 |
1480 |
1665 |
|
HC |
355 |
375 |
415 |
476 |
540 |
600 |
720 |
875 |
990 |
1050 |
1245 |
1310 |
1560 |
1750 |
