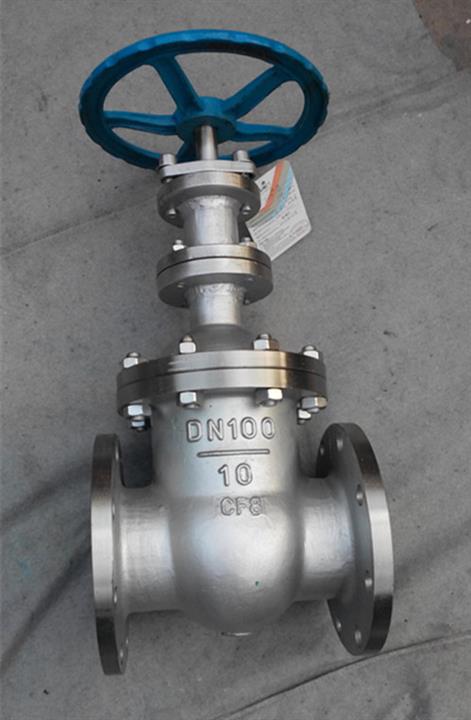

不鏽鋼法蘭閘閥

型號：Z41W 更新時間：2020-09-06

特點：不鏽鋼法蘭閘閥不鏽鋼法蘭閘閥廣泛適用於石油化工，火力發電廠等油品、水蒸氣管路上作接通或截斷管路中介質的啟閉裝置。

質量穩定
價格合理
交貨快捷

詳細介紹

Z41Wbuxiugangfalanzhafayoubengongsijingxinshengchandeyikuanzhafa，zaibaozhengzhiliangdetongshi，jiageyefeichangheli，yijizaishouhoufangmianwomenyezuodefeichangwanshan。xuanzewomengongsidezhekuanchanpinyidingbuhuirangninshiwang。不鏽鋼法蘭閘閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。

產品名稱	不鏽鋼法蘭閘閥
產品型號	Z41W
公稱通徑	DN15-600
壓力範圍	1.0-6.4MPa
閥體材質	鑄鋼、碳鋼

產品介紹：

Z41W不鏽鋼法蘭閘閥廣泛適用於石油化工，火力發電廠等油品、水蒸氣管路上作接通或截斷管路中介質的啟閉裝置。

產品主要特點：

1、結構緊湊、設計合理、閥門剛性好、通道流暢，流量係數小

2、密封麵采用不鏽鋼和硬質合金，使用壽命長

3、采用柔性石墨填料、密封可靠，操作輕便靈活

4、驅動方式為手動、氣動、電動、齒輪傳動

5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式

執行標準規範：

1、設計規範：GB/T 12234

2、結構長度：GB/T 12221

3、連接法蘭：JB/T 79

4、試驗與檢驗：JB/T 9092

5、壓力-溫度：GB/T 9131

6、產品標識：GB/T 12220

主要性能規範：

型號	公稱壓力 (MPa)	實驗壓力			工作溫度(℃)	適用介質
型號	公稱壓力 (MPa)	強度水（MPa）	密封（水）空氣（MPa）	低壓密封空氣（MPa）	工作溫度(℃)	適用介質
Z41H-16C Z641W-16P(R)	1.6	2.4	1.8	0.6	≤425	硝酸類
Z41W-25P(R)	2.5	3.8	2.8	0.6	≤200	醋酸類
Z41W-40P(R)	4.0	6.0	4.4	0.6	≤200	硝酸類
Z41W-64P(R)	6.4	9.6	7.0	0.6	≤200	醋酸類

主要零件材質：

閥體/閥蓋	ZGICr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M02Ti	ZG00Cr17Ni14M02	WCB
零件名稱	ZGICr18Ni9Tit係列	ZG00Cr18Ni10係列	ZG1Cr18Ni12M02Ti係列	ZG00Cr17Ni14M02係列	WCB係列
閘板	ZGICr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M02Ti	ZG00Cr17Ni14M02	1Cr13
閥杆	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Ni12M02Ti	00Cr17Ni14M02	1Cr13
填料	PTFE編織	PTFE編織	PTFE編織	PTFE編織	石墨
墊片	304L＋PTFE	304L＋PTFE	316＋PTFE	316L＋PTFE	石墨
壓蓋	ZGICr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M02Ti	ZG00Cr17Ni14M02係列	WCB
填料壓環	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Ni12M02Ti	00Cr17Ni14M02	1Cr13
螺栓	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45

1.6MPa主要外形及連接尺寸：

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450
L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650
H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050
W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720

2.5MPa主要外形及連接尺寸：

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450
L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650
H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050
W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720

4.0MPa主要外形及連接尺寸：

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	130	150	160	180	200	250	280	310	350	400	450	550	650	750	850	950
H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780
W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600

6.4MPa主要外形及連接尺寸：

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	170	190	210	230	240	250	280	320	350	400	450	550	650	750	850	950
H	mm	175	180	210	230	350	359	373	435	500	614	674	818	970	1145	1280	1450
W	mm	120	120	140	160	200	240	280	320	360	400	400	450	560	640	800	800

10.0MPa主要外形及連接尺寸：

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250
L	mm	170	190	210	230	240	250	280	310	350	400	450	550	650
H	mm	175	180	210	230	350	359	373	435	500	614	674	818	970
W	mm	120	120	160	180	240	280	320	360	400	450	560	640	720

16.0MPa主要外形及連接尺寸：

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200
L	mm	170	190	210	230	240	300	340	390	450	525	600	750
H	mm	175	180	210	230	350	359	373	435	500	614	674	818
W	mm	120	120	140	160	200	240	280	320	360	400	400	450

購買本公司閘閥請按以下指示進行安裝：（詳情或見產品說明書）

（1）、手輪、手柄及傳動機構均不允許作起吊用，並嚴禁碰撞。

（2）、雙閘板閘閥應垂直安裝（即閥杆處於垂直位置 , 手輪在頂部 )。

（3）、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力 )。

（4）、帶傳動機構的閘閥，按產品使用說明書的規定安裝。

（5）、如果閥門經常開關使用 , 每月至少潤滑一次。

溫馨提示：“不鏽鋼法蘭閘閥”所有文字、數據、圖片均隻適用於參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
