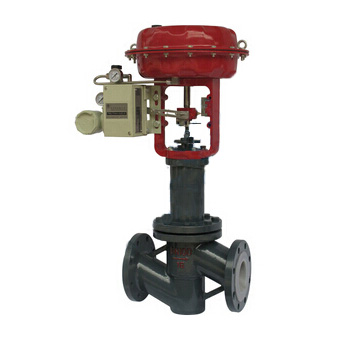

型號：ZJHPF-B 更新時間：2017-10-14
特點：ZJHPF-B氣動波紋管襯氟調節閥是一種頂導向結構，閥體結構緊湊，流體通道呈S流線型，壓降損失小，流量大，可調範圍廣。
ZJHPF-B氣動波紋管襯氟調節閥簡介：

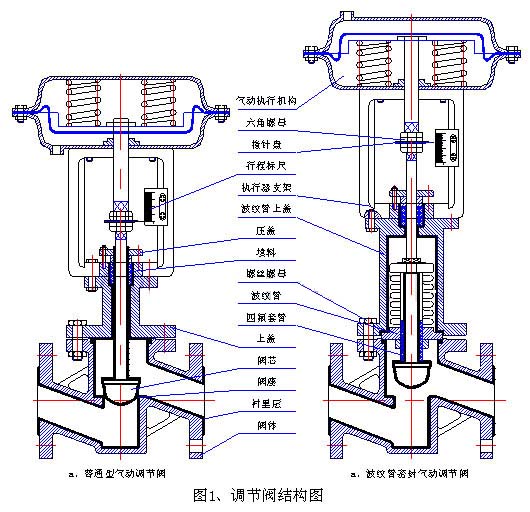

ZJHPF-B氣動波紋管襯氟調節閥是一種頂導向結構，閥體結構緊湊，流體通道呈S流(liu)線(xian)型(xing)，壓(ya)降(jiang)損(sun)失(shi)小(xiao)，流(liu)量(liang)大(da)，可(ke)調(tiao)範(fan)圍(wei)廣(guang)。上(shang)閥(fa)蓋(gai)采(cai)用(yong)波(bo)管(guan)紋(wen)密(mi)封(feng)結(jie)構(gou)，可(ke)徹(che)底(di)消(xiao)除(chu)工(gong)藝(yi)介(jie)質(zhi)從(cong)閥(fa)杆(gan)運(yun)動(dong)間(jian)隙(xi)向(xiang)外(wai)泄(xie)漏(lou)的(de)可(ke)能(neng)性(xing)，這(zhe)是(shi)波(bo)紋(wen)管(guan)密(mi)封(feng)閥(fa)的(de)顯(xian)著(zhu)特(te)點(dian)之(zhi)一(yi)。由(you)於(yu)波(bo)紋(wen)管(guan)元(yuan)件(jian)本(ben)身(shen)變(bian)形(xing)性(xing)和(he)卓(zhuo)著(zhu)的(de)抗(kang)老(lao)化(hua)性(xing)，完(wan)全(quan)克(ke)服(fu)了(le)填(tian)料(liao)密(mi)封(feng)閥(fa)通(tong)常(chang)存(cun)在(zai)的(de)填(tian)料(liao)老(lao)化(hua)和(he)溫(wen)差(cha)敏(min)感(gan)等(deng)弱(ruo)點(dian)。其(qi)次(ci)，采(cai)用(yong)波(bo)紋(wen)管(guan)—填tian料liao雙shuang重zhong密mi封feng結jie構gou，安an全quan可ke靠kao性xing更geng好hao。因yin此ci，它ta在zai劇ju毒du，強qiang腐fu蝕shi性xing，放fang射she性xing等deng稀xi有you特te殊shu介jie質zhi的de自zi動dong控kong製zhi係xi統tong中zhong得de到dao廣guang泛fan應ying用yong。閥fa芯xin導dao向xiang麵mian積ji大da，抗kang振zhen性xing好hao，配pei用yongZHA/B多彈簧氣動執行器，結構緊湊，輸出力大。
ZJHPF-B氣動波紋管襯氟調節閥特點：
1、耐腐蝕：幾乎能耐所有的介質（包括濃硝酸和王水）的腐蝕。
2、密封性能好：采用波紋管和填料雙重密封，確保無外滲漏。
3、泄漏量小：由於閥芯、閥座采用軟密封，故泄漏量低。
4、配用HA執行機構，輸出力大、結構緊湊。
ZJHPF-B氣動波紋管襯氟調節閥執行機構配置
|
型號 |
ZHA-22 |
ZHA-23 |
ZHB-34 |
ZHA-45 |
|
有效麵積cm2 |
350 |
350 |
560 |
900 |
|
行程mm |
16 |
25 |
40 |
60 |
|
彈簧範圍KPa |
20～100(標準):40～200; |
|||
閥體
|
閥體形式 |
直通單座鑄造球型閥 |
|
公稱通徑 |
DN20～150mm |
|
公稱壓力 |
PN1.6MPa |
|
法蘭標準 |
GB/T9113、JB/T79 |
|
連接形式 |
法蘭(FF RF RTJ) |
|
壓蓋型式 |
螺栓壓緊式 |
|
工作溫度 |
-40～180℃ |
|
密封填料 |
V型聚四氟乙烯填料 |
閥內件
閥芯形式：單座柱塞型(襯四氟)
流量特性：近似等百分比
|
執行器名稱 |
ZHA/B多彈簧簿膜執行機構 |
||
|
執行器型號 |
ZJHA/B-22 |
ZJHA/B-23 |
ZJHAB-34 |
|
有效麵積(cm2) |
350 |
350 |
560 |
|
行程(mm) |
10、16 |
25 |
40 |
|
彈簧範圍 |
1.5～3kg/cm2（0.15～0.3MPa） |
||
|
膜片材料 |
乙丙橡膠夾尼龍布 |
||
|
氣源接口 |
RC1/4" |
||
|
環境溫度 |
-30～+70℃ |
||
|
可配附件 |
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
||
|
作用形式 |
氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) |
||
|
閥體、閥蓋 |
ZG230-450襯F46 |
|
閥座、閥芯 |
2Cr13襯F46、304襯F46 |
|
閥蓋 |
丁腈橡膠夾增強滌綸織物 |
|
波紋管材料 |
聚四氟乙烯 |
|
公稱通徑 |
G3/4" |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
||||||||
|
閥座直徑 |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|
Kv值 |
0.08 |
0.12 |
0.20 |
0.32 |
0.50 |
0.80 |
1.2 |
2.0 |
3.2 |
5.0 |
8 |
12 |
20 |
32 |
50 |
70 |
100 |
240 |
|
額定行程 |
10 |
16 |
25 |
40 |
60 |
|||||||||||||

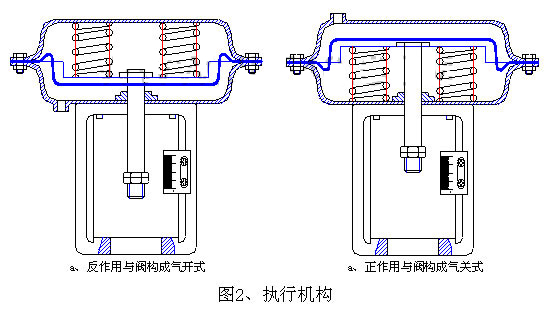

ZJHPF-B氣動波紋管襯氟調節閥執行機構
型式:ZHA(B)多彈簧薄膜執行機構膜片材料:乙丙橡膠夾尼龍布、丁青橡膠惡夾尼龍布彈簧範圍:20～100、80～240kPa 供氣壓力:140～400kPa 氣源接口:Rc1/4" 環境溫度:-30～+70℃ 閥作用型式:用正作用或反作用執行機構實現閥的氣-關式或氣-開式附件:定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等 ZJHPF-B氣動波紋管襯氟調節閥允許壓差
|
供氣壓力 |
彈簧範圍 |
允許壓差 |
|||||||||
|
公稱通徑 |
|||||||||||
|
G3/4 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
||
|
1.4 |
0.2～1.0 |
16 |
16 |
8 |
5 |
5 |
3 |
2.5 |
2 |
1.2 |
0.8 |
|
4.0 |
0.8～2.4 |
16 |
16 |
16 |
12 |
11 |
7 |
6.5 |
4.5 |
2.8 |
2.0 |
ZJHPF-B氣動波紋管襯氟調節閥性能
泄漏量:小於閥額定容量的0.01% 回差:帶定位器：小於全行程的1% 基本誤差:帶定位器：小於全行程的±1% 注：采用標準的V型聚四氟乙烯填料 可調範圍 30：1 Kv值和行程
|
公稱通徑 |
G3/4 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
||||||||
|
閥座直徑 |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|
Kv值 |
0.08 |
0.12 |
0.20 |
0.32 |
0.50 |
0.80 |
1.2 |
2.0 |
3.2 |
5.0 |
8 |
12 |
20 |
32 |
50 |
70 |
100 |
240 |
|
額定行程 |
10 |
16 |
25 |
40 |
60 |
|||||||||||||
