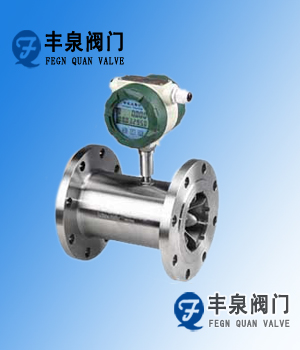

LWGY液體渦輪流量計
產品名稱：
LWGY液體渦輪流量計
· 高精確度,一般可達±1%R,±0.5%R
· 重複性好,短期重複性可達0.05%-0.2%
· 抗幹擾能力強,無零點漂移
· 信號分辨力強,可獲得3-4KHz的頻率信號
· 結構緊湊輕巧,安裝維護方便,流通能力大
一、液體渦輪流量計概述
LWGY（Sure1012）係列渦輪流量計是吸取了國內外流量儀表先進技術經過優化設計,具有結構簡單、輕巧、精度高、複現性好、反應靈敏,安裝維護使用方便等特點的新一代渦輪流量計,廣泛用於測量封閉管道中與不鏽鋼1Cr18Ni9Ti、2Cr13及剛玉AI2O3、硬質合金不起腐蝕作用,且無纖維、顆粒等雜質,工作溫度下運動粘度小於5×10-6m2/s的液體,對於運動粘度大於5×10-6m2/s的液體,可對流量計進行實液標定後使用.若與具有特殊功能的顯示儀表配套,還可以進行定量控製、超量報警等,是流量計量和節能的理想儀表.
二、液體渦輪流量計特點
·高精確度,一般可達±1%R、±0.5%R,高精度型可達±0.2%R；
·重複性好，短期重複性可達0.05%~0.2%,正是由於具有良好的重複性，如經常校準或在線校準可得到極高的精確度，在貿易結算中是優先選用的流量計；
·輸出脈衝頻率信號，適於總量計量及與計算機連接，無零點漂移，抗幹擾能力強；
·可獲得很高的頻率信號（3~4kHz），信號分辨力強；
·範圍度寬，中大口徑可達1:20，小口徑為1:10；
·結構緊湊輕巧，安裝維護方便，流通能力大；
·適用高壓測量，儀表表體上不必開孔，易製成高壓型儀表；
·專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等；
·可製成插入型，適用於大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。
三、液體渦輪流量計分類
1．按儀表功能分類，LWGY係列渦輪流量計可分為2大類，即：
■渦輪流量傳感器/變送器
■智能一體化渦輪流量計
2．功能說明
■渦輪流量傳感器/變送器
該類渦輪流量產品本身不具備現場顯示功能，僅將流量信號遠傳輸出。流量信號可分為脈衝信號或電流信號（4-20mA）；儀表價格低廉，集成度高，體積小巧，特別適用於與二次顯示儀、PLC、DCS等計算機控製係統配合使用。
該類渦輪流量產品均分為基本型和防爆型（ExdIIBT6）兩種，外形如圖
按照不同的輸出信號，該類產品可分為LWGY-□N型和LWGY-□A型
LWGY-□N型傳感器：12～24VDC供電，三線製脈衝輸出，高電平≥8V，低電平≤0.8V；信號傳輸距離≤1000米；
LWGY-□A型變送器：24VDC供電，二線製4-20mA 輸出，信號傳輸距離≤1000。
■智能一體化渦輪流量計
采用先進的超低功耗單片微機技術研製的渦輪流量傳感器與顯示積算一體化的新型智能儀表，采用雙排液晶現場顯示，具有機構緊湊、讀數直觀清晰、可靠性高、不受外界電源幹擾、抗雷擊、成本低等明顯優點。儀表具備儀表係數三點修正，智能補償儀表係數非線性，並可進行現場修正。高清晰液晶顯示器同時顯示瞬時流量（4位有效數字）及累積流量（8位有效數字，帶清零功能）。所有有效數據掉電後保持10年不丟。該類渦輪流量計均為防爆產品，防爆等級為：ExdIIBT6。
該類渦輪流量計按照供電方式、是否具備遠傳信號輸出可分為LWGY-□B型和LWGY-□C型。
LWGY-□B型：供電電源采用3.2V10AH鋰電池（可連續運行4年以上）； 無信號輸出功能。
LWGY-□C型：供電電源采用24VDC外供電，輸出4-20mA標準兩線製電流信號，並可根據不同的現場需要，可增加RS485或HART通訊。
1.基本參數：
|
儀表口徑（mm）及連接方式 |
4、6、10、15、20、25、32、40采用螺紋連接 （15、20、25、32、40）50、65、80、100、125、150、200采用法蘭連接 |
|
精度等級 |
±1%R、±0.5%R、±0.2%R（需特製） |
|
量程比 |
1:10:1:15:1:20 |
|
儀表材質 |
304不鏽鋼、316（L）不鏽鋼等 |
|
被測介質溫度（℃） |
-20～＋120℃ |
|
環境條件 |
溫度－10～+55℃，相對濕度5％～90％，大氣壓力86～106Kpa |
|
輸出信號 |
傳感器：脈衝頻率信號，低電平≤0.8V 高電平≥8V |
|
供電電源 |
傳感器：+12VDC 、+24VDC（可選） |
|
信號傳輸線 |
STVPV3×0.3（三線製），2×0.3（二線製） |
|
傳輸距離 |
≤1000m |
|
信號線接口 |
基本型：豪斯曼接頭或自帶三芯線纜；防爆型：內螺紋M20×1.5 |
|
防爆等級 |
基本型：非防爆產品；防爆型：ExdIIBT6 |
|
防護等級 |
IP65 |
選型表：
|
型 號 |
說 明 |
|||||||
|
LWGY- |
□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
|
|
公稱通徑 |
4 |
|
|
|
|
|
|
4mm |
|
6 |
6mm |
|||||||
|
10 |
10mm |
|||||||
|
15 |
15mm |
|||||||
|
20 |
20mm |
|||||||
|
25 |
25mm |
|||||||
|
32 |
32mm |
|||||||
|
40 |
40mm |
|||||||
|
50 |
50mm |
|||||||
|
65 |
65mm |
|||||||
|
80 |
80mm |
|||||||
|
100 |
100mm |
|||||||
|
125 |
125mm |
|||||||
|
150 |
150mm |
|||||||
|
200 |
200mm |
|||||||
|
類 型 |
N |
傳感器型：+12V或24V供電，輸出三線製脈衝信號 |
||||||
|
A |
變送器型：+24V供電，輸出二線製4～20mA |
|||||||
|
B |
智能型：鋰電池供電，現場顯示無信號輸出 |
|||||||
|
C |
智能型：+24V供電，現場顯示並輸出二線製4～20mA |
|||||||
|
C1 |
智能型：+24V供電，現場顯示並帶有RS486通訊協議 |
|||||||
|
C2 |
智能型：+24V供電，現場顯示並帶有HART通訊協議 |
|||||||
|
精度等級 |
05 |
0.5級 |
||||||
|
10 |
1.0級 |
|||||||
|
02 |
|
0.2級（協商訂貨，生產周期較長） |
||||||
|
渦輪類型 |
W |
擴展測量範圍 |
||||||
|
S |
標準測量範圍 |
|||||||
|
材 質 |
S |
304不鏽鋼 |
||||||
|
L |
316（L）不鏽鋼 |
|||||||
|
防 爆 |
N |
非防爆型 |
||||||
|
E |
防爆型，ExdⅡBT6 |
|||||||
|
壓力等級 |
N |
常規 （參照表2） |
||||||
|
H（x） |
高壓 （參照表2） |
|||||||
注：DN15～DN40常規為螺紋連接，如希望采用法蘭連接，請在“公稱通徑”後加“（FL）”
例如，選用一台法蘭連接式防爆型渦輪流量計測量柴油，管道為DN40、現場需要顯示並遠傳電流信號，要求精度0.5級，304不鏽鋼材質，儀表耐壓16MPa測量範圍為標準量程，其產品型號應為：LWGY-40（FL）/C/05/S/S/E/H16
法蘭連接型渦輪流量傳感器尺寸圖
|
公稱通徑（mm） |
L（mm） |
G |
D（mm） |
d（mm） |
孔數 |
|
4 |
295 |
G1/2 |
|
|
|
|
6 |
330 |
G1/2 |
|||
|
10 |
450 |
G1/2 |
|||
|
15 |
75 |
G1 |
Ф65 |
Ф14 |
4 |
|
20 |
80 |
G1 |
Ф75 |
Ф14 |
4 |
|
25 |
100 |
G5/4 |
Ф85 |
Ф14 |
4 |
|
32 |
140 |
G2 |
Ф100 |
Ф14 |
4 |
|
40 |
140 |
G2 |
Ф110 |
Ф18 |
4 |
|
50 |
150 |
|
Ф125 |
Ф18 |
4 |
|
65 |
170 |
Ф145 |
Ф18 |
4 |
|
|
80 |
200 |
Ф160 |
Ф18 |
8 |
|
|
100 |
220 |
Ф180 |
Ф18 |
8 |
|
|
125 |
250 |
Ф210 |
Ф25 |
8 |
|
|
150 |
300 |
Ф250 |
Ф25 |
8 |
|
|
200 |
360 |
Ф295 |
Ф23 |
12 |
