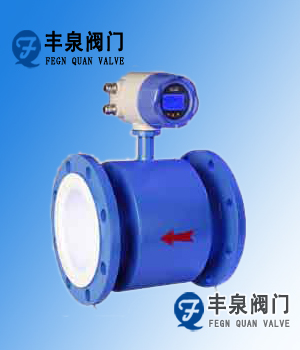

LZNDB智能電磁流量計

LZNDB智能電磁流量計

一、智能電磁流量計概述

智能電磁流量計由傳感器和轉換器兩部分構成。它是基於法拉第電磁感應定律工作的，用來測量電導率大於5μS/cmdaodianyetidetijiliuliang
，shiyizhongceliangdaodianjiezhitijiliuliangdeganyingshiyibiao。chukeceliangyibandaodianyetidetijiliuliangwai，haikeyongyuceliangqiangsuanqiangjiandengqiangfushiyetihenijiang、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。廣泛應用於石油、化工
、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設

、河流疏浚等領域的流量計量。

二、智能電磁流量計產品特點

全數字量處理
，抗幹擾能力強，測量可靠
，精度高
、流量測量範圍可達150：1



超低EMI開關電源，適用電源電壓變化範圍大
，抗EMI性能好。



采用16位嵌入式微處理器
，運算速度快, 精度高，可編程頻率低頻矩形波勵磁
，提高了流量測量的穩定性，功耗低。



采用SMD器件和表麵貼裝（SMT）技術
，電路可靠性高。



管道內無可動部件
，無阻流部件
，測量中幾乎沒有附加壓力損失。



在現場可根據用戶實際需要在線修改量程。



測量結果與流速分布，流體壓力，溫度
、密度、粘度等物理參數無關。



高清晰度背光LCD顯示，全中文菜單操作
，使用方便
，操作簡單，易學易懂。



具有RS485
、RS232、Hart和Modbus等數字通訊信號輸出。（選配）



具有自檢與自論斷功能。



小時總量計錄功能

，以小時為單位記錄流量總量，適用於分時計量製（選配）



內部具有三個積算器可分別顯示正向累計量反向累計量及差值積算量，內部設有不掉電始終，可記錄16次掉電時間。（選配）



紅外手持操作器

，115KHZ通訊速率，遠距離非接觸操作轉換器所有功能（選配）

三、智能電磁流量計技術參數

稱通徑（mm） （特殊規格可定製）	管道式四氟襯裏：DN10～DN600
	管道式橡膠襯裏：DN40～DN2200
流動方向：	正，反，淨流量
量程比：	150：1
重複性誤差：	測量值的±0.1%
精度等級：	管道式：0.5級，1.0級
被測介質溫度：	普通橡膠襯裏：－20～＋60℃
	高溫橡膠襯裏：－20～＋90℃
	聚四氟乙稀襯裏：－30～＋120℃
	高溫型四氟襯裏：－20～＋180℃
額定工作壓力： （特殊壓力可定製）	DN6－DN80：≤1.6MPa
	DN100－DN250：≤1.0MPa
	DN300－DN1200：≤0.6MPa
流速範圍：	0.1－15m/s
電導率範圍：	被測流體電導率≥5μs/cm
電流輸出：	負載電阻	0～10mA：0～1.5kΩ
		4～20mA：0～750 kΩ
數字頻率輸出：	輸出頻率上限可在1～5000HZ內設定帶光電隔離的晶體管集電極開路雙向輸出。外接電源≤35V導通時集電極最大電流為250mA
供電電源：	AC220V或DC24V
要求直管段長度	上遊≥5DN ，下遊≥2DN
連接方式：	流量計與配管之間均采用法蘭連接 ，法蘭連接尺寸應符合GB11988的規定
防爆等級：	mdIIBT4
防護等級：	IP65（防塵），IP67（防噴淋） ，IP68（潛水型）
環境溫度：	－25～＋60℃
相對溫度：	5%～95%
消耗總功率：	小於20W



故障	分析生產原因	故障消除方法
密封填料處的外漏	1.填料老化； 2.操作時用力過大過猛； 3.填料壓蓋螺栓鬆動 ；	1.應及時更換老化、損壞的密封填料，逐圈安放，接頭呈30°～45°； 2.應正常力均勻操作 ，不許加套管或用其他辦法加長力臂； 3.均勻擰緊壓住填料壓蓋用螺栓 ；
密封麵泄漏	1.閥門安裝方向與介質流向不符合； 2. 閥門關閉不到位； 3.久閉的閥門在密封麵上積垢 ； 4.密封麵輕微搓傷 ； 5.密封麵損壞嚴重；	1.注意閥門安裝檢查； 2.重新調整執行機構上的高速螺釘，關嚴到位； 3.將閥門打開一條縫 ，讓高速液體衝掉積垢； 4.高速墊片進行補償； 5.重新研磨，高速墊片補償；
法蘭連接外泄漏	1.螺柱擰緊力不勻 ； 2.墊片老化損壞； 3.墊片選用材質與工況介質要求不符；	1.重新均勻擰緊螺栓 ； 2.更換墊片； 3.按工況要求正確選用墊片材料和形式，必要時請與廠家聯係，請求幫助選材、選型，訂貨時要詳細說明要求。
手柄、手輪損壞	1.使用不正確 ； 2.堅固件鬆脫； 3.手柄 、手輪與閥杆連接損壞；	1.禁止使用管鉗、加長杠杆、撞擊工具等 ； 2.隨時修理配套 ； 3.隨時修複；
蝸輪、蝸杆傳動卡咬	1.嵌入髒物，影響潤滑 ； 2.操作不正確；	1.清除髒物，保持清潔 ，定期加油 ； 2.若操作時發現卡咬 ，扭力很大時，不能繼續操作 ，就立即停止，徹底檢查；
電動閥門安裝故障	1.潤滑不良 ，閥門內有異物卡住 ，造成轉矩邊大損壞 ； 2.電機故障 ；	1.就加油，使油管良好，填料壓緊應適應，應及時排除閥內異物 ，保持清潔； 2.電機工作時間不超過15分鍾，電源應正常，避免電機受潮。



智能電磁流量計^[1]是該公司采用國內外最先進技術研製、開發的全能智能流量計，與老式模擬的或非智能的電磁流量計有非常大的區別
，尤其在測量精度、可靠性、穩定性、使用功能和使用壽命等方麵。



　　電磁流量計是高精度
、高可靠和使用壽命長的流量儀表，所以在設計產品結構、選材、製定工藝、生(sheng)產(chan)裝(zhuang)配(pei)和(he)出(chu)廠(chang)測(ce)試(shi)等(deng)過(guo)程(cheng)中(zhong)每(mei)一(yi)個(ge)環(huan)節(jie)我(wo)們(men)都(dou)非(fei)常(chang)細(xi)致(zhi)講(jiang)究(jiu)，我(wo)們(men)還(hai)自(zi)行(xing)設(she)計(ji)了(le)一(yi)套(tao)國(guo)內(nei)目(mu)前(qian)最(zui)先(xian)進(jin)的(de)

，專(zhuan)用(yong)於(yu)電(dian)磁(ci)流(liu)量(liang)計(ji)的(de)生(sheng)產(chan)設(she)備(bei)和(he)流(liu)量(liang)實(shi)流(liu)標(biao)定(ding)裝(zhuang)置(zhi)
，從(cong)而(er)在(zai)軟(ruan)件(jian)和(he)硬(ying)件(jian)上(shang)都(dou)能(neng)切(qie)實(shi)保(bao)證(zheng)產(chan)品(pin)長(chang)期(qi)的(de)高(gao)質(zhi)量(liang)。

　　電磁流量計特別設計了帶背光寬溫的中文液晶顯示器

，功能齊全實用、顯示直觀、操作使用方便，可以減少其他電磁流量計英文菜單所帶來的不便。另外我們獨家設計4-6多電極結構
，進一步保證了測量精度並且任何時候無需接地環，減輕了儀表體積和安裝維護的麻煩。

　　MGG/KL型^[2]智能型明渠流量測量係統的組成，最常用的方法一般由一台流量顯示儀
、一台流速計
、一台液位計組成；也可由一台流量顯示儀
、最多四台流速計、一台液位計組成的多點流速測量的明渠流量係統。 MGG/KL型智能明渠流量係統，適用於水庫河流水利工程，城市供水、汙水處理，農田灌溉等矩形

，梯形明渠及涵洞的流量測量。

　　◆測量精度不受流體密度
、粘度
、溫度
、壓力和電導率變化的影響，傳感器感應電壓信號與平均流速呈線性關係，因此測量精度高。

　　◆測量管道內無阻流件
，因此沒有附加的壓力損失；測量管道內無可動部件，因此傳感器壽命極長。

　　◆由於感應電壓信號是在整個充滿磁場的空間中形成的，是管道載麵上的平均值
，因此傳感器所需的直管段較短，長度為5倍的管道直徑。

　　◆傳感器部分隻有內襯和電極與被測液體接觸，隻要合理選擇電極和內襯材料

，即可耐腐蝕和耐磨損。

　　◆LDE轉換器采用國際最新最先進的單片機（MCU）和表麵貼裝技術（SMT），性能可靠
，精度高
，功耗低，零點穩定，參數設定方便。點擊中文顯示LCD，顯示累積流量，瞬時流量、流速、流量百分比等。

　　◆雙向測量係統
，可測正向流量、反向流量。采用特殊的生產工藝和優質材料，確保產品的性能在長時候內保持穩定。
