型號：ZDSF（H）型 更新時間：2019-12-18
特點：具有閥塞穩定性好、不易產生震動、噪聲低、允許使用壓差大，連線簡單等特點，廣泛用於流量係數大，泄漏量要求比較嚴的電力、冶金、石油、化工、環保等行業的工業自動控製係統中。

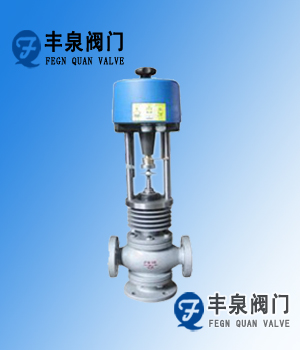

ZDSF（H）直行程分流、合流電動調節閥
|
ZDSF（H）型直行程分流、合流電動調節閥，由三通分流，合流閥門配用德國進口PS係列直行程電動執行機構組成。電動執行機構內有伺服係統，無需另配伺服放大器，有輸入控製信號（4－20mADC或1－5VDC）及單相電源即可控製運轉，實現對壓力、流量、溫度、液位等參數的調節，采用平衡式閥塞結構，具有閥塞穩定性好、不易產生震動、噪聲低、允許使用壓差大，連線簡單等特點，廣泛用於流量係數大，泄漏量要求比較嚴的電力、冶金、石油、化工、環保等行業的工業自動控製係統中。 形式：三通雙座鑄造閥 |
| 閥芯形式：雙導向雙座套筒型閥芯 流量特性：等百分比特性，線性特性和快開特性 材料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti |
五、主要零件材料及推薦使用溫度範圍
|
閥體材料 |
公稱壓力MPa |
介質工作溫度 |
|||||||||||||
|
< |
< |
< |
< |
< |
< |
< |
< |
< |
< |
< |
< |
< |
< |
||
|
120 |
200 |
250 |
300 |
350 |
400 |
425 |
450 |
475 |
500 |
525 |
550 |
575 |
600 |
||
|
最大工作壓力MPa |
|||||||||||||||
|
鑄鐵HT200 |
1.6 |
1.6 |
1.5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
鑄鋼ZG25 |
4.0 6.4 |
|
4.0 6.4 |
3.7 5.9 |
3.3 5.2 |
3.0 4.7 |
2.8 4.1 |
2.3 3.7 |
1.8 2.9 |
|
|
|
|
|
|
|
不鏽鋼ZG1r18Ni9Ti |
4.0 6.4 |
|
|
|
|
4.0 6.4 |
3.0 4.4 |
2.7 4.2 |
2.4 4.0 |
2.1 3.8 |
|
|
|
|
|
六、ZDSF（H）型直行程分（合）流電動調節閥規格參數表
|
公稱通徑DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
閥座直徑dn (mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
額定流量係數Kv |
合流 |
8.5 |
13 |
21 |
34 |
53 |
85 |
135 |
210 |
340 |
535 |
800 |
1280 |
|
分流 |
|
|
|
|
|
85 |
135 |
210 |
340 |
535 |
800 |
1280 |
|
|
行程mm |
16 |
25 |
40 |
60 |
100 |
||||||||
|
允許壓差△MPa |
≤公稱壓力MPa |
||||||||||||
|
基本誤差% |
±2.5 |
||||||||||||
|
回差% |
2.5 |
||||||||||||
|
死區% |
1.0 |
||||||||||||
|
始終點偏差% |
±2.5 |
||||||||||||
|
額定行程偏差% |
2.5 |
||||||||||||
|
允許泄漏量Q |
Kv值的0.05% |
||||||||||||
|
可調範圍 |
30:1 |
||||||||||||
|
配電動執行器型號 |
PSL |
PSL201 |
PSL202 |
PSL204 |
PSL208 |
PSL312 |
PSL320 |
||||||
|
3810L |
SA－08 |
381LSA－20 |
381LSB－30 |
381LSB－50 |
381LSC－65 |
381LSC－160 |
|||||||
|
公稱壓力介質溫度閥體材料 |
1.6MPa |
常溫－20℃~＋200℃ 鑄鐵HT200 |
|||||||||||
|
4.0MPa |
常溫－20℃~＋200℃ 鑄鋼ZG25 鑄不鏽鋼ZG1Cr18Ni9Ti |
||||||||||||
|
中溫-40℃~＋450℃ 鑄鋼ZG25 鑄不鏽鋼ZG1Cr18Ni9Ti |
|||||||||||||
|
6.4MPa |
常溫－20℃~＋200℃ 鑄鋼ZG25 鑄不鏽鋼ZG1Cr18Ni9Ti |
||||||||||||
|
中溫-40℃~＋450℃ 鑄鋼ZG25 鑄不鏽鋼ZG1Cr18Ni9Ti |
|||||||||||||
七、ZDSH（F）型直行程電動三通合（分）流調節閥外型尺寸表
|
公稱通徑DN |
合流 |
分流 |
|||||||||||||||
|
R |
L |
H |
H1 |
L |
H |
H1 |
|||||||||||
|
PN（MPa） |
PN（MPa） |
PN（MPa） |
PN（MPa） |
||||||||||||||
|
|
|
|
常溫 |
中溫 |
|
|
|
|
|
|
常溫 |
中溫 |
|
|
|
||
|
25 |
176 |
185 |
190 |
200 |
600 |
650 |
140 |
150 |
160 |
185 |
190 |
200 |
600 |
650 |
140 |
150 |
160 |
|
32 |
176 |
200 |
200 |
210 |
718 |
848 |
150 |
160 |
170 |
200 |
200 |
210 |
718 |
848 |
150 |
160 |
170 |
|
40 |
176 |
220 |
230 |
235 |
795 |
925 |
160 |
170 |
180 |
220 |
235 |
235 |
795 |
925 |
160 |
170 |
180 |
|
50 |
176 |
250 |
255 |
265 |
835 |
960 |
180 |
190 |
200 |
250 |
255 |
265 |
835 |
960 |
180 |
190 |
200 |
|
65 |
176 |
275 |
285 |
295 |
1067 |
1214 |
200 |
210 |
220 |
275 |
285 |
295 |
1067 |
1214 |
200 |
210 |
220 |
|
80 |
176 |
300 |
310 |
320 |
1080 |
1243 |
210 |
230 |
240 |
300 |
310 |
320 |
1102 |
1265 |
225 |
250 |
265 |
|
100 |
176 |
350 |
360 |
370 |
1094 |
1257 |
220 |
250 |
260 |
350 |
360 |
370 |
1131 |
1294 |
245 |
275 |
285 |
|
125 |
225 |
410 |
430 |
440 |
1292 |
1492 |
260 |
300 |
300 |
410 |
425 |
440 |
1329 |
1529 |
285 |
320 |
325 |
|
150 |
225 |
450 |
465 |
475 |
1321 |
1520 |
280 |
320 |
320 |
450 |
460 |
475 |
1358 |
1557 |
305 |
340 |
345 |
|
200 |
225 |
550 |
560 |
570 |
1400 |
1597 |
320 |
380 |
380 |
550 |
560 |
570 |
1445 |
1642 |
350 |
400 |
410 |
|
250 |
225 |
635 |
660 |
670 |
|
|
|
474 |
474 |
635 |
660 |
670 |
|
|
|
|
|
|
300 |
225 |
720 |
740 |
770 |
|
|
|
584 |
584 |
720 |
740 |
770 |
|
|
|
|
|
|
Z |
D |
S |
F |
40 |
P |
G |
|
自控閥門 |
執行機構類型： |
位移特征： |
閥門結構形式 |
公稱壓力： |
閥體材質： |
溫度類型： |
|
|
D：表示PS係列 |
S：表示直行程 |
F：表示分流閥 |
16：表示1..6MP |
C：表示碳鋼 |
G：表示中溫型 |
|
|
R：表示3810係列 |
|
H：表示合流閥 |
40：表示4..0MP |
P：表示不鏽鋼 |
常溫省略 |
|
|
H：表示DKZ係列 |
|
|
64：表示6.4MP |
鑄鐵省略 |
|
|
|
C：表示ZAZ係列 |
|
|
|
|
|
|
|
|
|
|
|
