型號：ZJHF（H） 更新時間：2019-12-18

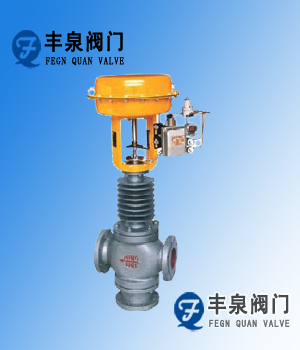

特點：ZJHF（H）氣qi動dong三san通tong調tiao節jie閥fa有you合he流liu和he分fen流liu兩liang種zhong結jie構gou形xing式shi。閥fa芯xin結jie構gou采cai用yong圓yuan筒tong薄bo壁bi窗chuang口kou，並bing采cai用yong閥fa芯xin側ce麵mian導dao向xiang，三san通tong閥fa在zai某mou些xie場chang合he可ke以yi替ti代dai兩liang個ge二er通tong閥fa和he一yi個ge三san通tong接jie管guan而er等deng到dao廣guang泛fan應ying用yong，常chang用yong於yu熱re交jiao換huan器qi的de兩liang相xiang調tiao節jie，也ye可ke用yong於yu簡jian單dan的de配pei比bi調tiao節jie
ZJHF（H）氣動三通調節閥有合流和分流兩種結構形式。閥芯結構采用圓筒薄壁窗口，並采用閥芯側麵導向，三通閥在(zai)某(mou)些(xie)場(chang)合(he)可(ke)以(yi)替(ti)代(dai)兩(liang)個(ge)二(er)通(tong)閥(fa)和(he)一(yi)個(ge)三(san)通(tong)接(jie)管(guan)而(er)等(deng)到(dao)廣(guang)泛(fan)應(ying)用(yong)，常(chang)用(yong)於(yu)熱(re)交(jiao)換(huan)器(qi)的(de)兩(liang)相(xiang)調(tiao)節(jie)，也(ye)可(ke)用(yong)於(yu)簡(jian)單(dan)的(de)配(pei)比(bi)調(tiao)節(jie)。公(gong)稱(cheng)通(tong)徑(jing)和(he)壓(ya)差(cha)較(jiao)小(xiao)時(shi)，合(he)流(liu)閥(fa)可(ke)用(yong)於(yu)分(fen)流(liu)場(chang)合(he)，可(ke)互(hu)換(huan)使(shi)用(yong)，但(dan)公(gong)稱(cheng)通(tong)徑(jing)大(da)於(yu)80mm和壓差較大的分流場合，不能互換使用。
一、閥體
閥體形式：三通鑄造球型閥
公稱通徑：25—300mm
公稱壓力：PN1.6 4.0 6.4MPa
連接形式：法蘭式按JB78-59 JB79-59
材料：HT200 ZG230—450 ZG1Cr18Ni9Ti
ZG0Cr18Ni12Mo2Ti
二、上閥蓋
常溫型：-20~+200℃
散熱型：-40~+450℃
壓蓋形式：螺栓壓緊式
填料:V型聚四氟乙烯填料,柔性石墨。
三、閥內組件
閥芯型式：V型缺口芯
流量特性：線性或等百分比
材料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
四、執行機構
型 式：多彈簧式薄膜執行機構
膜片材料：丁晴橡膠夾增強滌綸織物
彈簧範圍：0.02~0. 1、0.04~0.20MPa
供氣壓力：0.14 0.16 0.28MPa
氣源接頭：M10×1
環境溫度：-30~+70℃
五、性能
泄漏量：符合標準ANSIB 16.104IV級，小於額定Kv值的0.01%
基本誤差：±1%
回 差：1%（帶定位器） 3%不帶定位器
線 性：±1% 帶定位器 ±5%不帶定位器備注：使用V型聚四氟乙烯填料
可調範圍：30:1
