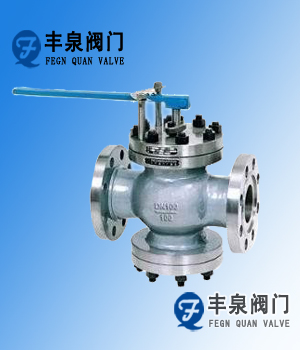

給水回轉式調節閥T40H

給水回轉式調節閥T40H

型號：T40H 更新時間：2019-12-18

特點：給水回轉式調節閥T40H由閥體、閥座、閥瓣、閥杆、閥蓋等零件組成。它安裝在油、水等管路上，通過轉動圓筒形閥瓣來改變閥瓣與閥座所形成的窗口麵積的大小，從而實現調節流量的目的.

質量穩定
價格合理
交貨快捷

詳細介紹

給水回轉式調節閥T40H由閥體、閥座、閥瓣、閥杆、閥蓋等零件組成。它安裝在油、水等管路上，通過轉動圓筒形閥瓣來改變閥瓣與閥座所形成的窗口麵積的大小，從而實現調節流量的目的。調節閥的啟閉角度為60。，由安裝在調節閥上方的開度指示板來指示。介質溫度：0～170℃。給水回轉式調節閥,回轉式調節閥,調節閥。

給水回轉式調節閥二、主要零件材料：

零件名稱	閥體	閥蓋	閥座、閥瓣、閥杆
主要材料	灰鑄鐵、鑄鋼	灰鑄鐵、鑄鋼	不鏽鋼

產品大類有角式截止閥、直角閥、Y型截止閥、美標、國標旋塞閥、減壓閥、調節閥、減溫減壓裝置(油田使用)高壓集成配水裝置、核電站閥門、保溫夾套閥及各類特殊專用閥門約600多個品種規格。采用標準除國際標準、行業標準外，還采用美國API、ASME、日本JIS、英國BS、德國DIN等國際先進標準。公稱通徑：15mm-500mm，公稱壓力：0.6-320Mpa,使用溫度-196℃~760℃，可按用戶需要分別采用手動、電動、氣動、手氣液聯動等驅動方式。可分別選用碳鋼、不鏽鋼、耐熱鋼、優質合金鋼等各種材質。還承製各種特殊規格及進口裝置配套閥門。所製造的閥門廣泛應該於石油化工、機械、礦山冶金、造船、火電、核電、製藥、軍工、航天、天然氣、科研等領域，還遠銷國外

一、T40H型給水回轉式調節閥主要零件材料

型號	工作壓力（MPa）	適用溫度（℃）	適用介質	材料
				閥體、閥蓋	閥座、閥瓣、閥杆
T40H-16	1.6	≤200	水、油等	灰鑄鐵	不鏽鋼
T40H-25	2.5	≤450		鑄鋼
T40H-40	4.0
T40H-64	6.4
T40H-100	10.0

二、T40H型給水回轉式調節閥主要外形尺寸（法蘭尺寸按JB／T79—94標準）

公稱壓力	尺寸（mm）
（MPa）	DN	20	25	32	40	50	65	80	100	125	150	200	250	300
	L	160	180	200	220	250	280	310	350	400	450	500	650	800
	L1	140	150	180	200	230	240	270	300	350	380	440	500	650
1 6	H	180	200	205	210	230	230	250	250	290	300	325	330	450
1 6	H1	90	100	107	113	120	125	140	150	190	205	270	270	330
	L	160	180	200	220	250	280	310	350	400	450	500	650	800
	L1	150	160	180	210	245	260	290	320	370	410	480	540	700
2 5	H	180	200	205	210	230	240	250	280	290	300	325	330	450
2 5	H1	90	100	100	120	120	130	150	150	190	205	270	270	335
	L	180	200	220	240	270	300	330	380	450	500	550	650	800
	L1	150	160	190	210	245	270	300	330	380	420	500	560	720
4 0	H	180	200	205	210	230	240	250	290	300	310	335	350	470
4 0	H1	90	100	110	113	120	130	150	170	190	210	220	290	360
	L	180	200	220	240	270	300	330	380	450	500	550	650	800
	L1	160	170	200	230	260	290	320	350	400	440	530	600	760
6 4	H	185	210	220	225	250	250	260	300	310	320	340	360	480
6 4	H1	100	110	110	135	35	140	160	180	200	220	230	300	370
	L	180	200			300	315	380	400		450
	L1	180	200			280		380	4700		414
10 0	H	150	165			240		270	280		360
10 0	H1	105	115			130		190	190		250

三、T40H型給水回轉式調節閥JB標準法蘭主要連接尺寸

公稱通徑DN	連接尺寸
	PN1.6MPa					PN2.5MPa					PN4.0MPa
	D	K	n-Φ	d	C	D	K	n-Φ	d	C	D	K	n-Φ	d	C
15	95	65	4-14	45	14	95	65	4-14	45	16	95	65	4-14	40	16
20	105	75	4-14	55	14	105	75	4-14	55	16	105	75	4-14	51	16
25	115	85	4-14	65	14	115	85	4-14	65	16	115	85	4-14	58	16
32	135	100	4-18	78	16	135	100	4-18	78	18	135	100	4-18	66	18
40	145	110	4-18	85	16	145	110	4-18	85	18	145	110	4-18	76	18
50	160	125	4-18	100	16	160	125	4-18	100	20	160	125	4-18	88	20
65	180	145	4-18	120	18	180	145	8-18	120	22	180	145	8-18	110	22
80	195	160	8-18	135	20	195	160	8-18	135	22	195	160	8-18	121	22
100	215	180	8-18	155	20	230	190	8-23	160	24	230	190	8-23	150	24
125	245	210	8-18	185	22	270	220	8-25	188	20	270	220	8-25	176	28
150	280	240	8-23	210	24	300	250	8-25	218	30	300	250	8-25	204	30
200	335	295	12-23	265	26	360	310	12-25	278	34	375	320	12-30	260	38
250	405	355	12-25	320	30	425	370	12-30	332	36	445	385	12-34	313	42
300	460	410	12-25	375	30	485	430	16-30	390	40	510	450	16-34	364	46
350	520	470	16-25	435	34	550	490	16-34	448	44	570	510	16-34	422	52
400	580	525	16-30	485	36	610	550	16-34	505	48	585	585	16-41	474	58
500	705	650	20-34	608	44	730	660	20-41	610	52	670	670	20-48	576	62

豐泉相關調節閥產品係列：

ZDLN電動直通雙座調節閥	電動溫控調節閥	ZZYP自力式壓力調節閥
ZZY自力式壓力調節閥	ZZW自力式電控溫度調節閥	ZZV自力式微壓調節閥
ZZV自力式壓差調節閥	ZXNQ氣動雙座調節閥	氣動衛生級調節閥
ZSPQ氣動活塞切斷閥	ZSHV氣動V型調節球閥	ZSHP氣動O型調節球閥
ZSAP電子式電動調節閥	ZJHM氣動套筒調節閥	ZDRV電動V型調節球閥
ZDLS電動角型高壓調節閥	ZDLM電子式電動套筒調節閥	ZDJR電動O型切斷球閥
ZAZQ電動三通調節	ZAZP電動調節閥	ZDLP電動單座調節閥
ZRSP電子式單座調節閥	ZJHP氣動精小型單座調節閥	ZJHN氣動薄膜調節閥
ZJHF氣動三通調節閥	ZDSF直行程分流合流調節閥	V230W自力式溫度調節閥
T40H給水回轉式調節閥

溫馨提示：“給水回轉式調節閥T40H”所有文字、數據、圖片均隻適用於參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
